手机站
English
- 仪器种类：实验室
- 测定原理：其它
- 测定范围：0.01~5mg/L
- 测定准确度：±1%
- 检出限 ：≤0.005mg/L
- 测定时间：30样品/小时
- 批处理量：不限
造粒粉纯度高（99.9--99.99%全覆盖），松装密度大，球形度佳，颗粒分布均匀，流动性好，干压易成型、易脱模，素坯密度大且粘结力强。低温烧成性能优良，烧成后晶核尺寸小，气孔率低。
产品简介
造粒粉纯度高，松装密度大，球形度佳，颗粒分布均匀，流动性好，干压易成型、易脱模，素坯密度大且粘结力强。低温烧成性能优良，烧成后晶核尺寸小，气孔率低，成瓷密度高，收缩率小，具有**的结构力学性能。
产品特点
造粒粉纯度高（99.9--99.99%全覆盖），松装密度大，球形度佳，颗粒分布均匀，流动性好，干压易成型、易脱模，素坯密度大且粘结力强。低温烧成性能优良，烧成后晶核尺寸小，气孔率低。
产品参数
氧化铝造粒粉——高纯低温易烧结HA4-Z系列粉的物理性质
产品型号 | 单位 | JCM-HA4-Z18 | JCM-HA4-Z25 | JCM-HA4-Z35 | JCM-HA4-Z45 | |
纯度 | % | ≥99.99 | ||||
杂质 | Na | ppm | <10 | |||
Fe | ppm | <10 | ||||
Si | ppm | <20 | ||||
Ca | ppm | <10 | ||||
K | ppm | <10 | ||||
Mg | ppm | <10 | ||||
松装密度 | g/㎝³ | 0.9±0.1 | ||||
成型密度(150MPa) | g/㎝³ | 2.2±0.02 | ||||
收缩率 | % | 18.5±0.5 | ||||
造粒粉粒径d50 | μm | 60±5 | ||||
平均粒径d50 | μm | 0.175±0.01 | 0.250±0.01 | 0.350±0.01 | 0.450±0.01 | |
烧成温度 | ℃ | 1350±20 | 1400±20 | 1470±20 | 1550±20 | |
烧成密度 | g/㎝³ | 3.93±0.01 | 3.93±0.01 | 3.94±0.01 | 3.95±0.01 | |

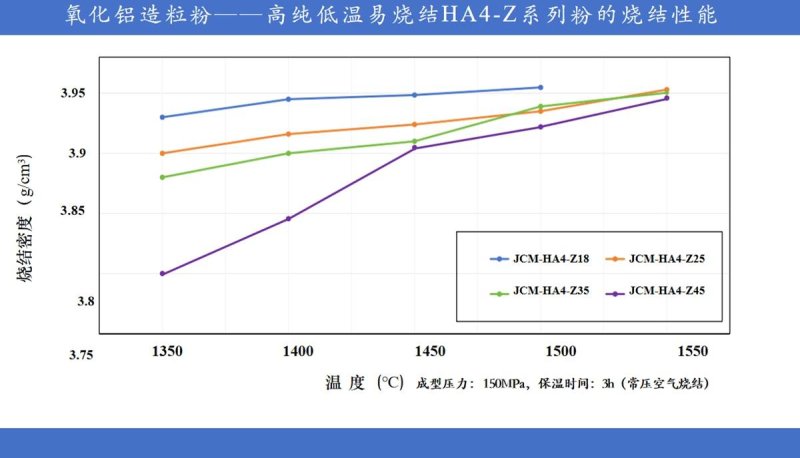

氧化铝造粒粉————高纯低温易烧结HA3-Z系列粉的物理性质
产品型号 | 单位 | JCM-HA3-Z30 | JCM-HA3-Z35 | JCM-HA3-Z40 | JCM-HA3-Z45 | |
纯度 | % | ≥99.9 | ||||
杂质 | Na | ppm | ≤500 | |||
Fe | ppm | ≤100 | ||||
Si | ppm | ≤100 | ||||
松装密度 | g/㎝³ | 0.9±0.1 | ||||
成型密度(150MPa) | g/㎝³ | 2.2±0.02 | ||||
收缩率 | % | 18.5±0.5 | ||||
造粒粉粒径d50 | μm | 60±5 | ||||
平均粒径d50 | μm | 0.300±0.01 | 0.350±0.01 | 0.400±0.01 | 0.450±0.01 | |
烧成温度 | ℃ | 1450±20 | 1470±20 | 1500±20 | 1550±20 | |
烧成密度 | g/㎝³ | 3.94±0.01 | 3.94±0.01 | 3.94±0.01 | 3.94±0.01 | |
相关产品
更多
精瓷（成都）新材料科技有限公司
高级会员
已认证
